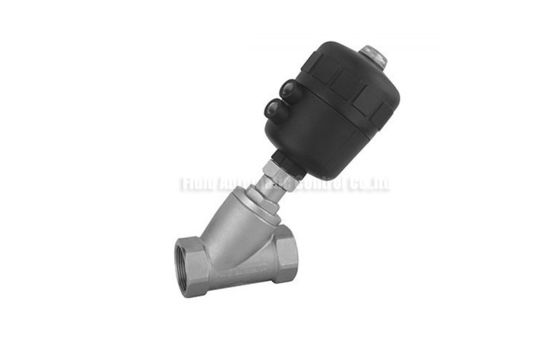

Angle Kursi Piston Valve DN10 ~ DN50 Stainless Steel Tubuh Dengan Actuator Plastik
PVA Series sudut katup kursi piston dengan actuator plastik dua posisi dua cara kerja tunggal atau DN10 akting ganda ~ DN50 untuk cairan dan gas dengan eksternal dioperasikan pilot dan 360 ° aktuator turnable
Detil Cepat:
* PVA Series Angle seat piston katup Burkert Equivalent
* Dua posisi dua arah, External dioperasikan pilot
* DN10mm, DN15mm, DN20mm, DN32mm, DN40mm, DN50mm
* Bahan Tubuh stainless steel 304 atau Stainless steel 316
* Bahan Actuator Engneering plastik
* Mudah untuk pemasangan, aktuator bisa 360 ° turnable
* Menginstal Hilir dan Hulu menginstal keduanya tersedia
* Cepat merespon, kebisingan rendah, konsumsi rendah
* Desain Stabil, External dioperasikan pilot bagi kehidupan serive panjang dan tidak perlu untuk pemeliharaan
Aplikasi:
PAV Seri katup piston sudut kursi eksternal dioperasikan pilot, dengan aliran besar jenis sudut bentuk Y desain dan umur panjang.
PAV valve seat angle seri digunakan secara luas digunakan untuk mengontrol laju aliran media kerja, dapat berlaku untuk suhu tinggi dan lingkungan korosi yang kuat.
PAV katup seri banyak digunakan dalam perlindungan lingkungan, tekstil, peralatan medis, industri makanan dll
spesifikasi:
PEMESANAN KODE |
PVA | 15 | 1 | S |
Mengetik | DN dan Pelabuhan Ukuran | Kode Material tubuh | Gerak Pola Dan Mounting |
PVA: PVA Series Angle seat piston katup dengan aktuator Mesin Plastik | 10: G3 / 8 " | 1: Kuningan | S: Acting Tunggal |
15: G1 / 2 " |
20: G3 / 4 " |
25: G1 " | 2: Stainless Steel 304 | D: Double Acting |
32: G1-1 / 4 " |
40: G1-1 / 2 " | 3: Stainless Steel 316L | F: Flange Mounting |
SPESIFIKASI
Bahan tubuh: S.S316 / S.S304 / Kuningan
Bahan Aclualor: engineering plastik
Disk seal: PTFE / FPM
Stem seal: PTFE / FPM
Piston seal: FPM / NBR
parameter teknis
Ukuran koneksi: DN10-DN50
Thread: 3/8 "-2"
Menengah Berlaku: air, gas netral atau cair, allohol, minyak, organik. | Suhu medium:
PTFE: -10 ℃ - + 180 ℃
FPM: -10 ℃ - + 100 ℃
Viscidity: max600 mm 2 / s
Hilir menginstal / Hulu menginstal
Conttoling media: udara / gas netral
Conttoling tekanan: 0,3-O.8MPa
Tekanan kerja: 0-1.6MPa
|
DN | G | L | L1 | SW | H | D | actuator |
10 | 3/8 " | 55 | 17 | 21 | 170 | 54 | 50 |
15 | 1/2 " | 70 | 21 | 26,5 | 185 | 63 | 50 |
20 | 3/4 " | 76 | 23 | 32 | 190 | 63 | 50 |
25 | 1 " | 90 | 25 | 40 | 200 | 63 | 50 |
32 | 1-1 / 4 " | 116 | 32 | 50 | 240 | 81 | 63 |
40 | 1-1 / 2 " | 116 | 32 | 55,5 | 280 | 96 | 80 |
50 | 2 " | 138 | 40 | 68,5 | 295 | 96 | 80 |
1.1 tubuh | Konektor 3.1 sekrup | 5,5 kunci nul |
1.2 silinder | 3.2 V seeling | 5.6 piston |
1.3 silinder mengingini | Cincin 3.3 seal | Cincin 5,7 seal |
Window 1,4 observasi | 3.4 gasket | 5.8 gasket |
2.1 baut | 3,5 musim semi | Nut 5,9 heksagon |
2.2 orifice seal plate | 4.1 connecling nul | 5.10 semi |
2.3 segel disk yang | Cincin 4.2 seal | Indikator 5.11 posisi |
2A disk yang | Mur 4,3 kunci | |
2,5 batang | Semi 4,4 daun | |
