Jangan melebihi tekanan udara masuk maksimum sebagaimana tercantum pada pelat model pompa.

• Inlet udara pompa terhubung ke suplai udara yang memiliki kapasitas yang cukup dan yang tekanan sesuai dengan persyaratan desain.
• Udara tekan bersih membuat untuk perpanjangan masa kerja pompa.
• Jika jalur suplai udara adalah pipa keras, selang pendek yang menghubungkan pompa dan pipa dapat mengurangi getaran dan memutar. (Disarankan untuk mengurangi pulsa dalam cairan dengan menggunakan tangki gelombang atau buffer cairan.)
• Pipa intake udara dan tekanan-mengatur filter harus didukung karena berat badan mereka. Jika pipa tidak didukung, itu dapat merusak pompa.
• Pipa intake pompa harus dipasang dengan pengatur tekanan katup untuk memastikan tekanan pasokan udara tidak melebihi kisaran tertentu.

Tekanan batas yang ditentukan dalam Manual tidak dapat digunakan dalam operasi pompa, jika tidak cedera, kerusakan pompa atau properti kerugian akan timbul tekanan udara yang berlebihan.

• Pastikan selang bahan dan komponen lainnya dapat dengan -Stand tekanan fluida yang dikembangkan oleh pompa ini. Periksa semua selang untuk kerusakan atau keausan. Jadilah perangkat dispensing tertentu bersih dan dalam kondisi kerja yang tepat.

SPARK statis. Dapat menyebabkan ledakan yang mengakibatkan cedera parah atau kematian. Pompa tanah dan sistem pompa.

• Sparks bisa menyulut bahan yang mudah terbakar dan uap.
• Aman pompa, koneksi dan semua titik kontak untuk menghindari getaran dan generasi kontak atau percikan statis.
• Gunakan ventilasi yang tepat.
• Jauhkan rawan jauh dari panas, api terbuka dan percikan api.
• Simpan wadah tertutup saat tidak digunakan.

Debit dari pompa mungkin mengandung kotoran, yang dapat menyebabkan cedera serius. Debit dapat terkuras habis melalui pipa dari jobsite dan sekitar operator.

Bahkan jika pecah diafragma, juga dapat melepaskan bahan paksa dari knalpot muffler.

• Ketika bahan berbahaya atau terbakar dipompa, debit dapat dipindahkan ke lokasi terpencil yang aman melalui pipa.
• Antara pompa dan knalpot digunakan antarmuka dari 3/8 "di bore minimum.

TEKANAN BERBAHAYA. Dapat mengakibatkan cedera serius atau kerusakan properti. Jangan layanan atau bersih pompa, selang atau pengeluaran katup sementara sistem bertekanan. Putus jalur suplai udara dan mengurangi tekanan dari -tem sys dengan membuka pengeluaran katup atau perangkat dan / atau hati-hati dan perlahan-lahan melonggarkan dan menghapus selang outlet atau pipa dari pompa.

MATERIAL BERBAHAYA. Dapat menyebabkan serius kerusakan -jury atau properti. Jangan mencoba untuk kembali pompa ke pusat pabrik atau jasa yang berisi bahan berbahaya. Praktek penanganan yang aman harus mematuhi hukum lokal dan nasional dan persyaratan kode keamanan.

• Mendapatkan Lembar Material Safety Data pada semua bahan dari pemasok untuk petunjuk penanganan yang tepat.

Ledakan Hazard: Beberapa model, bersama-sama dengan beberapa bagian yang kontak cairan, terbuat dari aluminium, sehingga mereka tidak dapat dimasukkan ke dalam penggunaan dengan trikloroetana, metilen klorida atau pelarut hidrokarbon terhalogenasi lainnya, jika tidak mereka mungkin bereaksi dan menyebabkan ledakan.

• Sebelum digunakan dengan jenis pelarut, itu adalah suatu keharusan untuk memeriksa topi cairan, manifold dan semua bagian kontak cairan dari motor pompa untuk memastikan kompatibilitas.
• Pompa harus ditempatkan dekat dengan produk sejauh mungkin untuk memperpendek pipa hisap dan mengurangi jumlah bagian untuk semaksimal.
• Untuk memperpanjang masa diafragma, kita harus menempatkan pompa dekat dengan cairan dipompa sebanyak mungkin. Ketika tekanan inlet melebihi 10 kaki (3 meter) dari kolom cairan, perlu untuk menginstal satu set tekanan lega dan regulasi perangkat untuk memperpanjang hidup layanan dari diafragma.
• Kita harus memastikan penyegelan setiap adaptor untuk inlet dan outlet pipa.
• Semua pengencang harus diperketat sekali lagi sebelum penggunaan Produk untuk menghindari kelonggaran yang mungkin timbul dari creep komponen seal dan efektif mencegah kebocoran cairan atau udara.

Verifikasi kompatibilitas kimia dari pompa dibasahi bagian dan zat yang sedang dipompa, memerah atau kembali -circulated. Kompatibilitas kimia dapat berubah dengan tempera -ture dan konsentrasi bahan kimia (s) dalam zat yang dipompa, memerah atau diedarkan. Untuk kompatibilitas cairan tertentu, konsultasikan dengan produsen bahan kimia.

Suhu maksimum didasarkan pada stres -cal mechani saja. Bahan kimia tertentu secara signifikan akan mengurangi suhu operasi yang aman maksimum. Konsultasikan produsen kimia untuk kompatibilitas kimia dan suhu lim -yang.

Pastikan bahwa semua operator peralatan ini telah dilatih secara khusus, memahami praktik operasi yang aman dan memahami keterbatasan peralatan. Mereka tahu cara memakai APD jika diperlukan.

Jangan gunakan pompa untuk dukungan struktural dari sistem perpipaan. Akan tertentu komponen sistem yang benar didukung untuk mencegah stres pada bagian pompa

• Hisap dan debit koneksi harus -tions konektor fleksibel (seperti selang), tidak pipa kaku, dan harus kompatibel dengan substansi yang dipompa.

Ini adalah suatu keharusan untuk mencegah kerusakan pompa. Jika memiliki berbohong menganggur untuk waktu yang lama, bersihkan secara menyeluruh setelah digunakan.

• Produk yang tersisa di pompa akan menjadi kering atau lengket pada pompa, yang akan menimbulkan diafragma dan katup masalah sebelum dimulainya berikutnya. Pada suhu beku, itu adalah keharusan untuk mengosongkan pompa benar-benar dalam keadaan apapun setelah digunakan.
• Ini adalah cara yang efektif dalam mengurangi downtime pengguna untuk mendapatkan perakitan yang sesuai tersedia setiap saat. Penerapan suku cadang BSK otentik akan kondusif untuk perpanjangan hidup produk dan bermain kinerja.

Gambaran umum

The BSK diafragma pompa menawarkan pengiriman volume tinggi bahkan pada tekanan udara rendah dan ab berbagai jalan pilihan kompatibilitas bahan available.Refer dengan model dan pilihan pompa chart.The BSK disediakan dengan motor udara termodulasi dan bagian cairan.

Udara yang dioperasikan pompa diafragma secara bergantian menghasilkan tekanan fluida asupan dan tekanan cairan positif di dalam ruang cairan dengan menggunakan perbedaan tekanan di dalam ruang udara. Katup bola dapat memastikan aliran maju cairan.

Pompa bersepeda akan mulai sebagai tekanan udara diterapkan dan akan terus memompa dan menjaga dengan permintaan. Ini akan membangun dan mempertahankan garis pres -Tentu dan akan berhenti bersepeda setelah saluran tekanan maksimum tercapai (dis perangkat -pensing ditutup) dan akan kembali memompa yang diperlukan.

Persyaratan untuk Air dan Pelumasan

TEKANAN AIR BERLEBIHAN. Dapat menyebabkan kerusakan pompa, cedera atau kerusakan properti.

• Sebuah filter yang mampu menyaring partikel yang lebih besar dari 50 mikron harus digunakan pada pasokan udara. Tidak ada pelumasan diperlukan selain "O" cincin pelumas yang diterapkan selama perakitan atau perbaikan.
• Jika udara dilumasi hadir, pastikan bahwa itu adalah kompatibel dengan "O" ring dan seal di bagian motor udara pompa.

INSTRUKSI OPERASI

• Selalu menyiram pompa dengan kompatibel pelarut dengan bahan yang dipompa jika bahan yang dipompa tunduk "mendirikan" jika tidak digunakan untuk jangka waktu.
• Lepaskan pasokan udara dari pompa jika menjadi tidak aktif selama beberapa jam.
• Volume bahan outlet diatur tidak hanya oleh pasokan udara tetapi juga oleh pasokan bahan tersedia di inlet. Pasokan tubing materi tidak boleh terlalu kecil atau membatasi. Pastikan untuk tidak menggunakan selang yang mungkin runtuh.
• Ketika pompa diafragma digunakan dalam situasi -feed dipaksa (banjir inlet), dianjurkan bahwa "Periksa Valve" dipasang pada saluran masuk udara.
• Mengamankan kaki pompa diafragma ke permukaan yang cocok untuk mengasuransikan terhadap kerusakan oleh getaran.

Pemeliharaan

• Silakan lihat skema komponen dalam gambar perakitan untuk mencari nomor seri dan nama-nama bagian dan memahami informasi suku cadang dan layanan pemeliharaan pack.
• Beberapa bagian BSK ditandai sebagai "memakai bagian", yang dapat conduce untuk layanan cepat dan pengurangan downtime.
• Layanan kit dibagi ke layanan dua terpisah fungsi pompa diafragma: 1. AIR BAGIAN, 2. FLUID BAGIAN. The FLUIDA SEC -TION dibagi lebih lanjut untuk mencocokkan PILIHAN bagian BAHAN khas.
• Memberikan permukaan kerja yang bersih untuk melindungi sensitif bagian yang bergerak internal dari kontaminasi dari kotoran dan benda asing selama layanan pembongkaran dan reassembly.
• Menyimpan catatan yang baik dari kegiatan pelayanan dan termasuk pompa di preven program pemeliharaan -tive.
• Sebelum membongkar, materi yang diambil kosong di man stopkontak -ifold dengan memutar pompa terbalik untuk mengalirkan bahan dari pompa.

FLUID BAGIAN MEMBONGKAR

• Lepaskan atas dan bawah berjenis (1) dan (11).
• Hapus bola (2), "O" cincin (3) (47) dan kursi bola (4).
• Lepaskan tutup cairan (5).

CATATAN: Hanya diafragma model menggunakan diafragma primer (6A) dan diafragma backup (6). Merujuk ke tampilan iliary aux di Bagian ilustrasi Fluid.

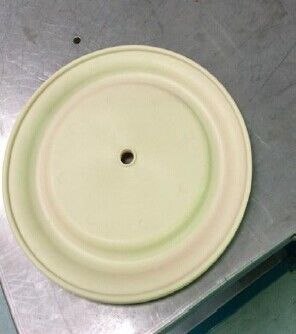

• Lepaskan baut (10), mesin cuci (9), diafragma (6A, 6) dan diafragma mesin cuci (7, 8).

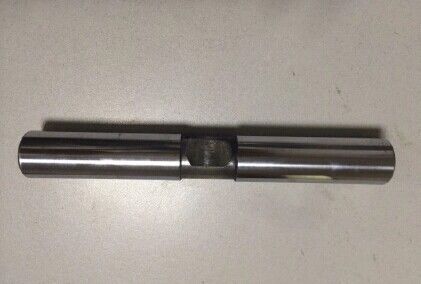

  CATATAN: Jangan menggaruk atau merusak permukaan (23) batang diafragma.

FLUID BAGIAN reassembly

• Berkumpul kembali dalam urutan terbalik.
• Membersihkan dan memeriksa semua bagian. Mengganti bagian aus atau rusak dengan bagian-bagian baru yang diperlukan.
• Lumasi batang (23) diafragma dan 25) "Y" cincin dengan minyak.
• Memperbaiki batang diafragma (23) dengan alat instalasi tambahan.
• Sebelum pengikatan akhir dari baut dan mur, silakan menentukan apakah diafragma (6A, 6) sejajar dengan cap cairan (5) benar untuk menghindari memutar diafragma.
• Untuk model menggunakan Teflon diafragma: tiga diafragma karet (6) di samping, yang ditandai dengan mengudara SIDE "ruang udara" yang dipasang di muka tubuh pompa.
• Mulai pompa, periksa pengikat dan penyegelan setelah berjalan untuk jangka waktu.

Dimensi instalasi:

Pembongkaran dari Bagian dalam Bagian Fluid

a) Pertama, menghapus pompa dari sistem pipa dan mengalirkan bahan dari pompa dalam. b) Tempatkan pompa di lingkungan kerja yang bersih. c) Membongkar pipa outlet (1) dari pompa pertama, dan kemudian mengambil bola (2), O cup (3) dan (47) dan bola seat (4) dari ujung atas tutup cairan (5) berurutan. Setelah itu, menempatkan pompa terbalik dan membongkar pipa inlet (11) sehingga dapat mengambil O cup (3) dan (47), bola seat (4) dan bola (2) dari tutup cairan (5). d) Lepaskan baut sekitar dua topi cairan membongkar tutup (5). e) Lepaskan sekrup diafragma (10) dan menghapus diafragma mesin cuci (7), (8) dan diafragma (6) dari ujung kedua. Lepaskan batang diafragma (23) dan segel cincin bentuk-lip (25) bisa diganti. Pembongkaran bagian untuk Air Valve f) Kendurkan baut (39) pertama, dan kemudian membongkar casing katup udara (38), penyekat udara (42) dan penyegelan gasket (40), dan (41). g) Keluarkan irisan valve (36) dan plat katup (37) dari casing katup udara (38). h) Membongkar cincin penjepit (29) dan mengambil topi batas akhir (31) dari kedua ujung casing katup udara (38), dan Anda dapat mengganti cangkir (30) yang diperlukan. i) Anda dapat memeriksa lip-jenis kemasan (33) setelah mendorong keluar spool (35) dari casing katup udara (38) dengan tangan. Pembongkaran bagian untuk Percontohan Valve j) Kendurkan 4 baut (16) memperbaiki kepala silinder pertama, dan kemudian membongkar kepala silinder (14) dan (18) pada kedua ujung dan menghapus O cup (17). k) Lepaskan gasket penyegelan (19) dari alur casing bermotor (15). l) Keluarkan batang percontohan (22) dan memicu batang (45) dari motor casing (15) dan Anda dapat mengganti bibir-jenis kemasan (20) pada batang pemicu atau O cup (44) pada batang percontohan. Reassembly Diafragma Pompa Langkah-langkah reassembly pompa tidak sesuai dengan orang-orang dari pembongkaran, sehingga Anda dengan hormat diminta untuk memperhatikan hal berikut dalam proses reassembly: 1) Semua elemen penyegelan, serta bagian kontak mereka, harus diminyaki . 2) Silakan periksa dengan seksama sebelum menggunakan semua elemen penyegelan apakah mereka rusak, seperti kerusakan permukaan. Jika rusak, silakan ganti yang baru. 3) Arah bibir bibir-jenis kemasan (20) (25) dan (33) harus konsisten dengan arah yang ditunjukkan pada grafik. 4) baut pada tutup cairan harus bergantian diikat oleh sudut yang berlawanan untuk mencapai hasil penyegelan yang lebih baik. Pemecahan masalah 1. Beberapa cairan dikeringkan dari pembukaan knalpot bersama dengan aliran udara. Periksa diafragma untuk kerusakan. Periksa sekrup diafragma untuk kelonggaran 2. Ada Gelembung udara dalam cairan stopkontak Periksa sambungan pipa hisap untuk penyegelan yang baik. Periksa sambungan antara pipa hisap dan intake manifold untuk penyegelan yang baik. Periksa O cincin antara intake manifold dan topi cairan memeriksa sekrup diafragma untuk kelonggaran 3. keluaran pompa Rendah memeriksa pasokan udara stabil. Periksa inlet / outlet untuk penyumbatan apapun. Periksa konektor yang menghubungkan intake manifold untuk sesak udara Periksa bahwa bola tidak menempel kursi atau bola tidak benar duduk. 4. Air dibuang dari pembukaan knalpot ketika tidak ada gerakan reciprocating. Periksa seal cincin (33) dari katup meluncur (35). Periksa seal cincin (20) dari pemicu batang (45). Periksa seal cincin (25) pada batang Link diafragma
