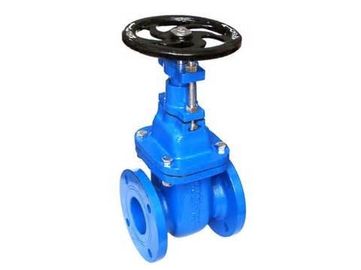

Kustom Ulet Iron Casting Proses Pipeline Sluice Valve BS5163
spesifikasi
Ulet duduk gerbang katup
Bahan: Ulet
Desain standar: BS5163
Pengeboran flang: ANSI kelas 125, kelas 150
Pengantar singkat
Katup pintu air adalah jenis banyak digunakan blok katup dengan berbagai macam tekanan kerja dan temperatur, digunakan untuk menghentikan atau menghubungkan media bagian dalam pipa. Katup pintu air disimpulkan oleh meningkatnya stem pintu air katup dan non naik-batang katup pintu air. Katup pintu air dicirikan sebagai memiliki baik naik atau nonrising batang. Fitur yang berbeda dari katup gerbang adalah permukaan penyegelan antara gerbang dan kursi planar, sehingga katup gerbang sering digunakan ketika aliran garis lurus dari pembatasan cairan dan minimum yang diinginkan. Wajah-wajah gerbang dapat membentuk bentuk irisan atau mereka bisa paralel. Gerbang katup terutama digunakan untuk mengizinkan atau mencegah aliran cairan, tetapi katup gerbang khas tidak boleh digunakan untuk mengatur aliran, kecuali mereka secara khusus dirancang untuk tujuan itu. Karena kemampuan mereka untuk memotong melalui cairan, katup gerbang sering digunakan dalam industri perminyakan.
Fitur Produk
Saluran dalam katup, hambatan aliran rendah lurus.
Tidak peduli membuka atau menutup, disc valve selalu bergerak tegak lurus terhadap arah aliran, mudah untuk beralih.
Pencabutan disc berdasarkan gerakan batang, stroke panjang, oleh karena itu, akan dikenakan biaya waktu yang lama untuk beralih, namun menghindari keberadaan air palu.
Kedua sisi saluran simetris, media dapat mengalir menuju dua arah, mudah untuk menginstal.
Klasifikasi katup pintu air
Bahan: besi cor, baja cor, stainless steel, tembaga cor.
Struktur batang katup: naik atau nonrising
Jenis Seal: segel kekakuan atau seal lembut
Koneksi: flange, wafer, benang
Jenis didorong: pegangan, pneumatik listrik.
Z41 naik batang katup pintu air dan Z45 nonrising valve stem pintu air
1. Meningkatnya batang pintu air katup: kacang katup pada penutup atau bracket, putar mur untuk mewujudkan pencabutan batang katup, struktur semacam ini kondusif tidak hanya melumasi batang tetapi juga memiliki gelar membuka atau menutup berbeda, dan sekarang ia memiliki telah banyak digunakan.
2. Nonrising batang pintu air sentuhan katup dengan media langsung, cocok untuk instalasi bawah tanah atau di mana ruang vertikal terbatas. Kelemahan dari struktur ini adalah bahwa benang akan terkorosi atau rusak.
Yang berbeda antara naik batang dan nonrising batang katup pintu air
Naik batang memberikan indikasi visual dari posisi katup karena batang melekat ke pintu gerbang sehingga gerbang dan membendung kenaikan dan menurunkan bersama sebagai katup dioperasikan. Nonrising katup batang mungkin memiliki pointer ulir ke ujung atas batang untuk menunjukkan posisi katup, karena pintu gerbang perjalanan atas atau bawah batang pada benang tanpa menaikkan atau menurunkan batang. Nonrising batang digunakan di bawah tanah atau di mana ruang vertikal terbatas.
Standard adopsi
Barang | Standar |
| Desain Industri Penerimaan | GB / T12234 |
| Panjang struktur katup | GB / T12221 |
| Koneksi valve flange | JB / T79 |
| inspeksi katup | JB / T9092 |
kinerja Parameter
Nama artikel | Flange Cast IronGlobe Valve |
Koneksi | Flens |
Diameter nominal | DN25-DN600 |
Tekanan nominal | PN16 / PN25 / PN40 / PN64 |
uji Tekanan | Tes perumahan: PN × 1,5 Tes Seal: PN × 1.1 |
Pengobatan permukaan | Tubuh stainless steel, pelapis lainnya |
| Suhu yang berlaku | ≤450 ° C |
medium yang berlaku | Air, minyak, Gas, Uap dan sebagainya. |
Bahan opsional untuk Parts
nama bagian | Bahan opsional |
Penutup tubuh | Stainless steel CF8 / CF8M / CF3M, WCB, Cast besi baja WSC Cast (QT450) |
Bola | CF8 (P) CF8M (R) CF3M (RL), Cast besi baja cor perunggu hias |
Kursi | Katup tubuh, Stereoplasm Alloy, Perunggu hias |
Batang | Stainless steel 3046SS, 316SS, 416SS |
| permukaan segel | Katup tubuh, overlay pengelasan paduan / perunggu |
| Packing Spacer | PTFE / PPL Grafit |
| tangan Wheel | Lunak baja cor, cor kelabu besi |
Pengikat | Baja karbon stainless steel |
Catatan instalasi
Roda 1. Tangan, tingkat, dan mekanisme transmisi tidak dapat menjulurkan atau jatuh.
2. pintu air disc ganda harus dipasang secara vertikal
3. Ini harus membuka katup by-pass terlebih dahulu sebelum katup pintu air terbuka, untuk mengurangi tekanan, silahkan install sesuai dengan petunjuk jika katup dengan mekanisme transmisi.
4. Katup harus dilumasi tidak kurang sekali setiap bulan jika katup sering digunakan.
5. Sluice valve digunakan sebagai menghentikan media, hilangnya tekanan akan mencapai terendah ketika penuh opeded.
6. Sluice katup cocok untuk kondisi yang sepenuhnya dibuka atau ditutup, tidak cocok untuk penyesuaian atau throttling bekerja.
Instruksi operasi
1. Pastikan pipa dan katup telah dibersihkan sebelum operasi.
2. Putar roda tangan berlawanan arah jarum jam, mendorong batang, disc untuk membuka, saluran akan sepenuhnya terbuka ketika naik tinggi sama dengan katup diameter, sebaliknya, maka katup akan ditutup ketika sulit untuk memutar roda tangan di searah jarum jam.
3. Valve hanya cocok untuk memotong media, oleh karena itu, setengah keadaan tertutup tidak diperbolehkan.
4. Jika ada kebocoran di dekat penutup saat menyusu setelah katup berjalan untuk sementara waktu, itu bisa mempercepat kacang, kebocoran akan dihilangkan.
